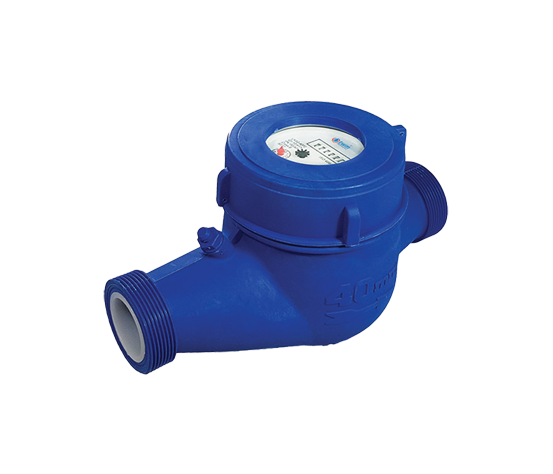

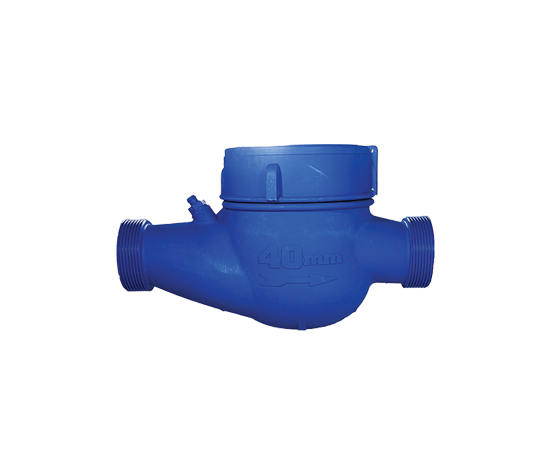

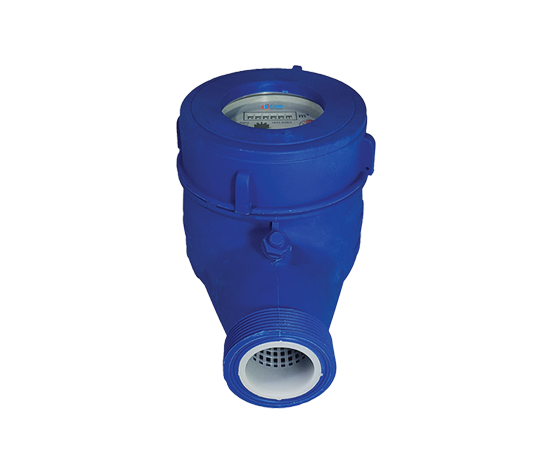

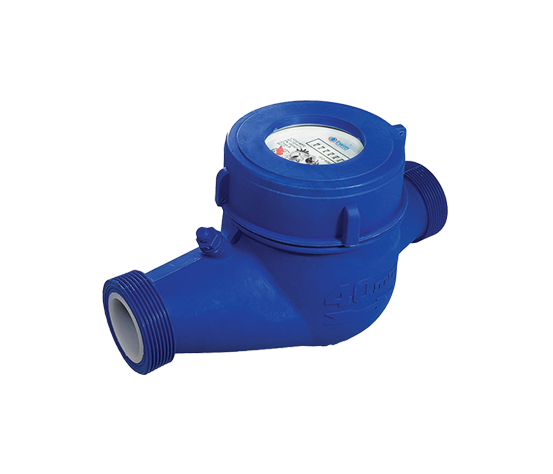

MJD-40-T, DN40 ölçü boyutlarına sahip konut uygulamaları için kuru tip göstergeli, pervaneli, çok hüzmeli mekanik sıcak su sayaçlarıdır ve MID, OIML, EN ve ISO Standartları gereksinimlerini karşılar.Genel olarak konutlarda kullanılan su tüketimini ölçmek için tasarlanmış bir cihazdır. Suyun geçtiği boru hattına monte edilerek, suyun hızına dayalı olarak sayaç içinde bulunan pervane dönerek ölçüm yapar. Bu ölçümler, tüketicinin su tüketimini belirlemek ve fatura edilecek miktarı hesaplamak için kullanılır.
Ayrıca su sayaçları, gelecekte uzaktan okuma sistemlerine entegre edilebilmek için aşağıdaki modüllerle donatılabilir.(Mbus kablolu, MBus kablosuz, OMS, Pulse çıkışlı, AMR, LoRa, LoRaWAN)
• MID (Ölçüm Aletleri Direktif) Sertifikalı
• Hız esaslı çok hüzmeli kuru tip mekanizma
• Plastik gövde malzeme
• Dayanıklı, çıkarılabilir, dahili pislik tutucu ve çekvalf özellikli
• Çıkarılabilir ölçüm mekanizması
• Metrolojik ölçüm aralığı – Yatay - R80
• 360° döner üst kapak
• Statik manyetik korumalı mekanizma
• Plastik üst kapak malzeme
• Su kirliliğine karşı yüksek direnç
• Vakumlu mekanizma (IP68)
• Optik doğrudan okumaya uyumlu
• Harici ayarlanabilir vida
• 90°C ‘e kadar soğuk sular için
• Elektrostatik e/p iç ve dış toz boyalı gövde (Wras Belgeli)
• Veri görüntüleme için (QR) kare kod (opsiyonel)
• Pulse çıkışlı, Mbus (kablolu, kablosuz), RF (opsiyonel)
• 10 yıl yedek parça ve servis sağlama
• 2 yıl garanti
• AB tipi inceleme sertifikası ile uyumlu
• 2014/32/AB (MID) MI-001 Su Sayacı Ek 2 Modül B
• OIML R49-1 :2006; OIML R49-2 :2006
• EN 14154-1 :2005+A2 ; EN 14154-3 :2005 +A2
• ISO 4064-1:2014 Sertifikası
• AB Tipi İnceleme Sertifikası (Modül B)
• Üretim Sürecinin Kalite Güvencesi Sertifikası (Modül D)
• Sıhhi Uygunluk veya Hijyen Sertifikası
• ISO 9001:2015 • ISO 14001:2015
• ISO 45001:2018 • ISO 27001:2013
| Performans Özellikleri | Metrolojik Özellikler | Nominal Çap | DN | mm | 40 | |||
| Ölçü | İnç | 1 1/2'' | ||||||
| Maksimum Akış Debisi (m3/h) | Q4 | 20 | ||||||
| Daimi Akış Debisi (m3/h) | Q3 | 16 | ||||||
| Geçiş Akış Debisi (m3/h) T. ±2% | Q2 | 0,320 | ||||||
| Minimum Akış Debisi (m3/h) T. ±5% | Q1 | 0,200 | ||||||
| Daimi Akış Debi Ölçüm Aralığı (R) | Q3 / Q1 | R80 | ||||||
| Geçiş Akış Debisi Ölçme Aralığı | Q2 / Q1 | 1,6 | ||||||
| Maksimum Akış Debi Ölçme Aralığı | Q4 /Q3 | 1,25 | ||||||
| Doğruluk Sınıfı | 2 | |||||||
| Teknik Özellikler | Max. İzin Verilen Hata Debi Aralığı Q3 | (MPE1) | ±5% | |||||
| Max. İzin Verilen Hata Debi Aralığı Q1 | (MPEU) | ±2 % T: ≤30°C / ±3 % T: >30°C | ||||||
| Sıcaklık Sınıfı | T °C | T30 T50 | ||||||
| Su Basınç Sınıfı | MAP (Bar) | 16 | ||||||
| Basınç Kaybı Sınıfı | ∆ P (Bar) | 0,63 | ||||||
| Maksimum Kayıt Kapasitesi | m3 | 99 999 | ||||||
| Kontrol Skala Aralığı | [m3] | 0,00005 | ||||||
| Kurulum Bağlantı Şekli | Yatay | |||||||
| Akış Profili Hassasiyet Sınıfları | U0, D0 | |||||||
| İmpulse Değeri | litre/pulse | 100, 1000 | ||||||
| Modül Tipi (Opsiyonel) | Pulse, MBus (Wired, Wireless), RF, AMR | |||||||
Boyutlar | Nominal Çap | DN | mm | 40 |
| Ölçü | İnç | 1 1/2'' | ||
| Uzunluk | L | mm | 300 | |
| Rakorlu Uzunluk | L1 | mm | 375,00 | |
| Bağlantı Çapı GxB | D | İnç | 2'' | |
| Anma Çapı | d | İnç | 1 1/2'' | |
| Yükseklik | H | mm | 153,00 | |
| Yükseklik (Kapaklı) | H1 | mm | 263,00 | |
| Genişlik | W | mm | 128,00 | |
Ağırlık | Birim Ağırlık | * | kg | 1,22 |
| Kutu Ağırlık (Rakorsuz) | * | kg | 1,32 | |
| Kutu Ağırlık (Rakorlu) | * | kg | 1,60 | |
| Kutu Ölçüsü (1 Adet) | * | cm | 31x17x14 | |
| Koli Ölçüsü (3 Adet) | * | cm | 44x33x20 | |
| Koli İçi Miktar | * | Adet | 3 | |
| Diş Standardı: EN ISO 228-1 : 2003 | ||||
| Ürün Kodu | Ürün Açıklaması |
|---|---|
| MJD-40T-R80 | DN40 L=300 mm Çok Hüzmeli Kuru Tip Soğuk Su Sayacı R80 (Class B) |
