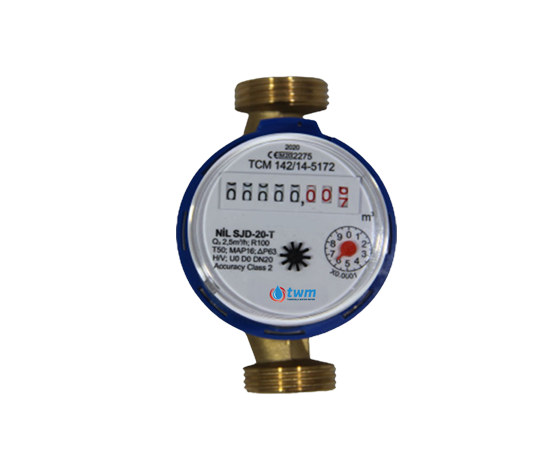

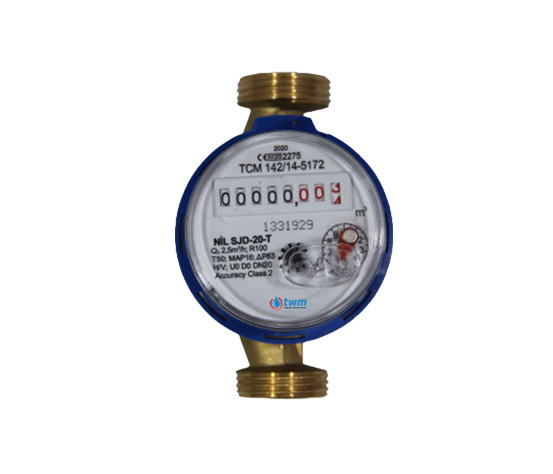

SJD-20-T, DN20 ölçü boyutuna sahip konut uygulamaları için kuru tip göstergeli, pervaneli, tek hüzmeli mekanik soğuk su sayaçlarıdır ve MID, OIML, EN ve ISO Standartları gereksinimlerini karşılar. Genel olarak konutlarda kullanılan su tüketimini ölçmek için tasarlanmış bir cihazdır. Suyun geçtiği boru hattına monte edilerek, suyun hızına dayalı olarak sayaç içinde bulunan pervane dönerek ölçüm yapar. Bu ölçümler, tüketicinin su tüketimini belirlemek ve fatura edilecek miktarı hesaplamak için kullanılır.
Ayrıca su sayaçları, gelecekte uzaktan okuma sistemlerine entegre edilebilmek için aşağıdaki modüllerle donatılabilir.(Mbus kablolu, MBus kablosuz, OMS, Pulse çıkışlı, AMR, LoRa, LoRaWAN)
• AB tipi inceleme sertifikası ile uyumlu
• 2014/32/AB (MID) MI-001 Su Sayacı Ek 2 Modül B
• OIML R49-1 :2006; OIML R49-2 :2006
• EN 14154-1 :2005+A2 ; EN 14154-3 :2005 +A2
• ISO 4064-1:2014 Sertifikası
• AB Tipi İnceleme Sertifikası (Modül B)
• Üretim Sürecinin Kalite Güvencesi Sertifikası (Modül D)
• Sıhhi Uygunluk veya Hijyen Sertifikası
• ISO 9001:2015 • ISO 14001:2015
• ISO 45001:2018 • ISO 27001:2013
| Performans | MetrolojikÖzellikler | Nominal Çap | DN | mm | 20 | |||
| Boyut | İnç | 3/4'' | ||||||
| Maksimum Debi (m 3 /h) | Q4 | 3,13 | ||||||
| Daimi Akış Debi (m 3 /h) | Q3 | 2,50 | ||||||
| Geçiş Akış Debisi ( m 3 /h) T. ±2% | Q2 | 0,040 | ||||||
| Minimum Akış Debi ( m 3 /h) T. ±5% | Q1 | 0,025 | ||||||
| Daimi Akış Debi Ölçüm Aralığı (R) | Q3 / Q1 | R100 | ||||||
| Geçiş Akış Debisi Ölçme Aralığı | Q2 / Q1 | 1,6 | ||||||
| Maksimum Akış Debi Ölçme Aralığı | Q4/ Q3 | 1,25 | ||||||
| Doğruluk Sınıfı | 2 | |||||||
| Teknik Özellikler | Maksimum İzin Verilen Hata Q3 | (MPE1) | ±5% | |||||
| Maksimum İzin Verilen Hata Q1 | (MPEU) | ±2 % T: ≤30°C / ±3 % T: >30°C | ||||||
| Ürün Sınıfı | Sıcaklık °C | T30 ve T50 | ||||||
| Su Basınç Sınıfı | MAP (Bar) | 16 | ||||||
| Basınç Kaybı Sınıfı | ∆ P (Bar) | 0,63 | ||||||
| Maksimum Kayıt Kapasitesi | m 3 | 99 999 | ||||||
| Kontrol Skala Aralığı | [ m 3 ] | 0,00005 | ||||||
| Kurulum Bağlantı Şekli | Yatay | |||||||
| Akış Profili Hassasiyet Sınıfları | U0,D0 | |||||||
| İmpuls Kaynağı | litre/pulse | 1 | ||||||
| Modül Tipi (Opsiyonel) | Pulse, MBus (Kablolu, Kablosuz), RF, AMR | |||||||
Boyutlar | Nominal Çap | DN | mm | 20 |
| Ölçü | İnç | 3/4'' | ||
| Uzunluk | L | mm | 110 | |
| Rakorlu Uzunluk | L1 | mm | 177,45 | |
| Bağlantı Çapı GxB | D | İnç | 1'' | |
| Anma Çapı | d | İnç | 3/4'' | |
| Yükseklik | H | mm | 71,75 | |
| Yükseklik (Kapaklı) | H1 | mm | 130,00 | |
| Genişlik | W | mm | 72,55 | |
Ağırlık | Birim Ağırlık | * | kg | 0,432 |
| Kutu Ağırlık (Rakorsuz) | * | kg | 0,462 | |
| Kutu Ağırlık (Rakorlu) | * | kg | 0,602 | |
| Kutu Ölçüsü (1 Adet) | * | cm | 12x8,5x8 | |
| Koli Ölçüsü (30 Adet) | * | cm | 45x26x27 | |
| Koli İçi Miktar | * | Adet | 30 | |
| Diş Standardı: EN ISO 228-1 : 2003 | ||||
| Ürün Kodu | Ürün Açıklaması |
|---|---|
| SJD-20T-R100 | DN20 L=110 mm Çok Hüzmeli Kuru Tip Soğuk Su Sayacı R100 (Class B) |
