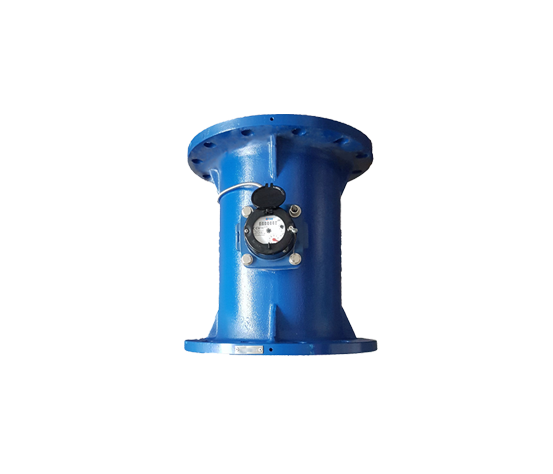

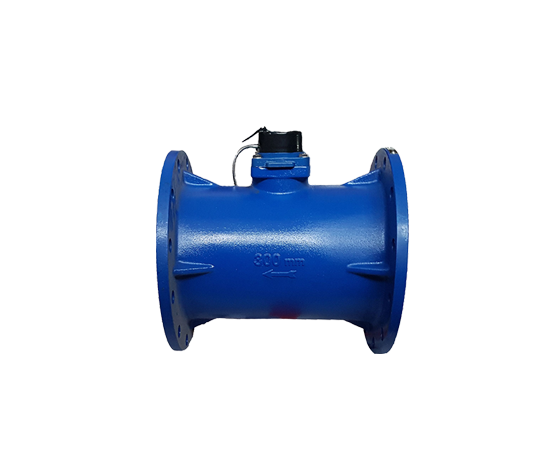

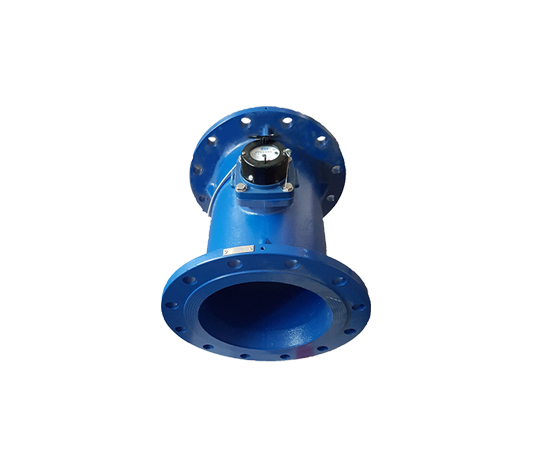

YGT W-300-T, DN300 ölçü boyutuna sahip endüstriyel ve özellikle tarımsal uygulamalar için kuru tip göstergeli, pervaneli, Woltman tip, flanş bağlantılı mekanik soğuk su sayaçlarıdır ve MID, OIML, EN ve ISO Standartları gereksinimlerini karşılar.Genel olarak endüstriyel ve tarımsal alanlardan kullanılan büyük debili su tüketimini ölçmek için tasarlanmış sayaçlardır.

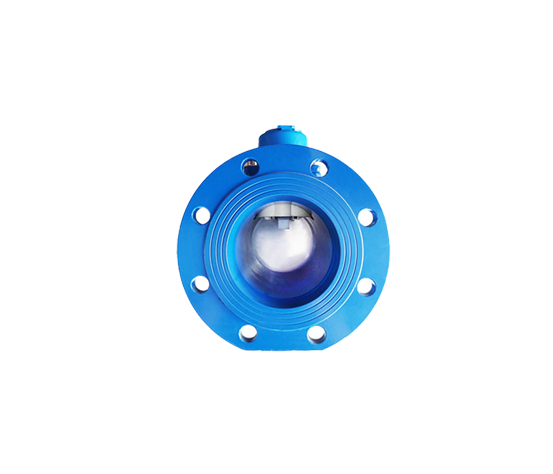

Suyun geçtiği boru hattına monte edilerek, suyun hızına dayalı olarak sayaç içinde bulunan pervane / çark dönerek ölçüm yapar. Flanşlı olmaları montaj kolaylığı sağlar ve genellikle boru hatlarına kolayca entegre edilirler. Bu ölçümler, tüketicinin su tüketimini belirlemek ve fatura edilecek miktarı hesaplamak için kullanılır.Bu tip su sayaçları, çok zorlu çalışma koşullarında bile yıllarca metrolojik doğruluğunu korur. Ölçüm yapılacak sudaki ağır kirlilik durumlarında su sayacının önüne harici filtreler takılması sayacın uzun ömürlü çalışması ve doğru ölçüm yapması için tavsiye edilir.
Ayrıca su sayaçları, gelecekte uzaktan okuma sistemlerine entegre edilebilmek için aşağıdaki modüllerle donatılabilir.(Mbus kablolu, MBus kablosuz, OMS, Pulse çıkışlı, AMR, LoRa, LoRaWAN)
• AB tipi inceleme sertifikası ile uyumlu
• 2014/32/AB (MID) MI-001 Su Sayacı Ek 2 Modül B
• OIML R49-1 :2006; OIML R49-2 :2006
• EN 14154-1 :2005+A2 ; EN 14154-3 :2005 +A2
• ISO 4064-1:2014 Sertifikası
• AB Tipi İnceleme Sertifikası (Modül B)
• Üretim Sürecinin Kalite Güvencesi Sertifikası (Modül D)
• Sıhhi Uygunluk veya Hijyen Sertifikası
• ISO 9001:2015 • ISO 14001:2015
• ISO 45001:2018 • ISO 27001:2013
| Performans Özellikleri | Metrolojik Özellikler | Nominal Çap | DN | mm | 300 | |||
| Ölçü | İnç | 12'' | ||||||
| Maksimum Akış Debisi (m3/h) | Q4 | 2000,00 | ||||||
| Daimi Akış Debisi (m3/h) | Q3 | 1600,00 | ||||||
| Geçiş Akış Debisi (m3/h) T. ±2% | Q2 | 64,00 | ||||||
| Minimum Akış Debisi (m3/h) T. ±5% | Q1 | 40,00 | ||||||
| Daimi Akış Debi Ölçüm Aralığı (R) | Q3 / Q1 | R40 | ||||||
| Geçiş Akış Debisi Ölçme Aralığı | Q2 / Q1 | 1,6 | ||||||
| Maksimum Akış Debi Ölçme Aralığı | Q4 /Q3 | 1,25 | ||||||
| Doğruluk Sınıfı | 2 | |||||||
| Teknik Özellikler | Max. İzin Verilen Hata Debi Aralığı Q3 | (MPE1) | ±5% | |||||
| Max. İzin Verilen Hata Debi Aralığı Q1 | (MPEU) | ±2 % T: ≤30°C / ±3 % T: >30°C | ||||||
| Sıcaklık Sınıfı | T °C | T30 T50 | ||||||
| Su Basınç Sınıfı | MAP (Bar) | 16 | ||||||
| Basınç Kaybı Sınıfı | ∆ P (Bar) | 10 | ||||||
| Maksimum Kayıt Kapasitesi | m3 | 9 999 999 | ||||||
| Kontrol Skala Aralığı | [m3] | 0,01 | ||||||
| Kurulum Bağlantı Şekli | Yatay | |||||||
| Akış Profili Hassasiyet Sınıfları | U10, D5 | |||||||
| İmpulse Değeri | litre/pulse | 100, 1000 | ||||||

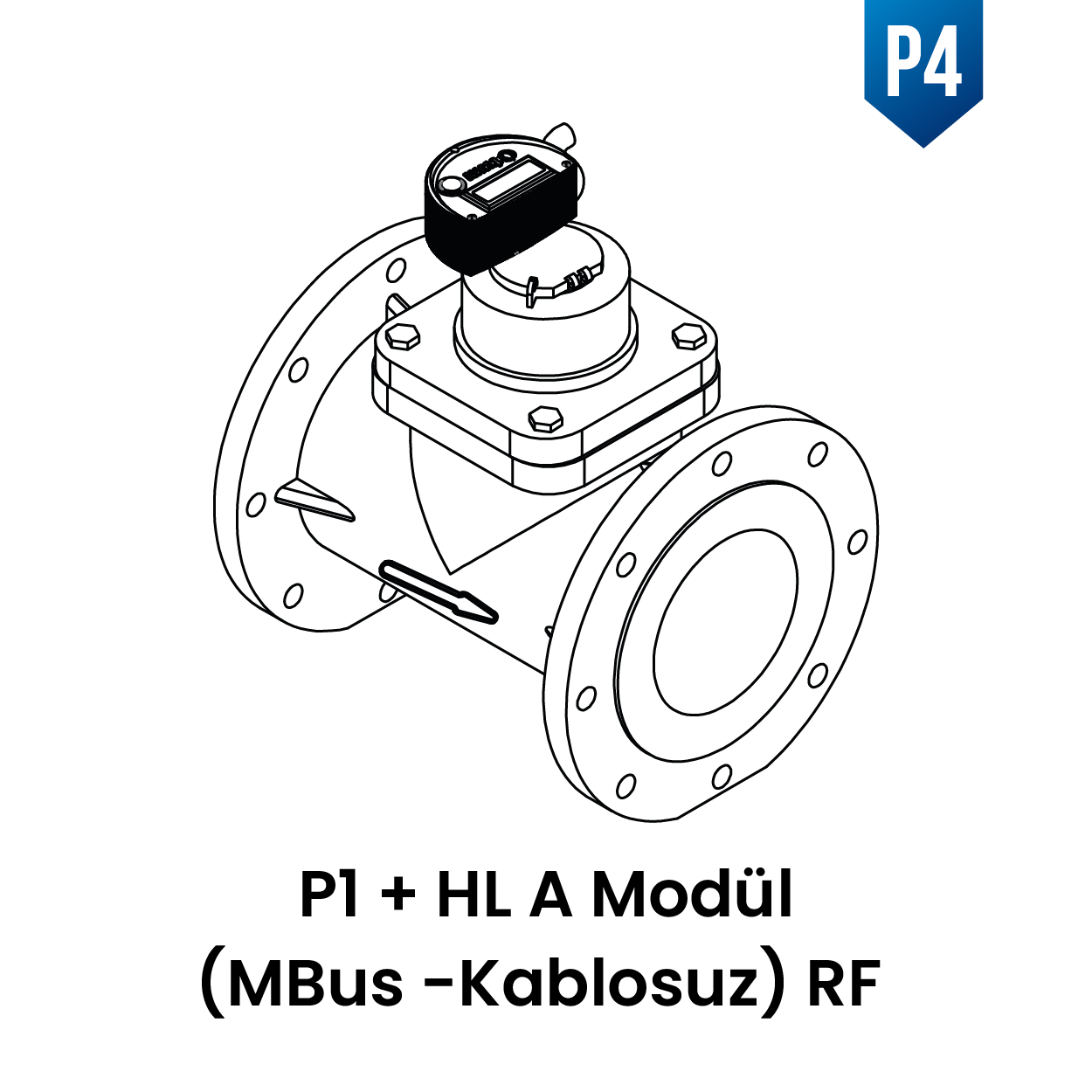

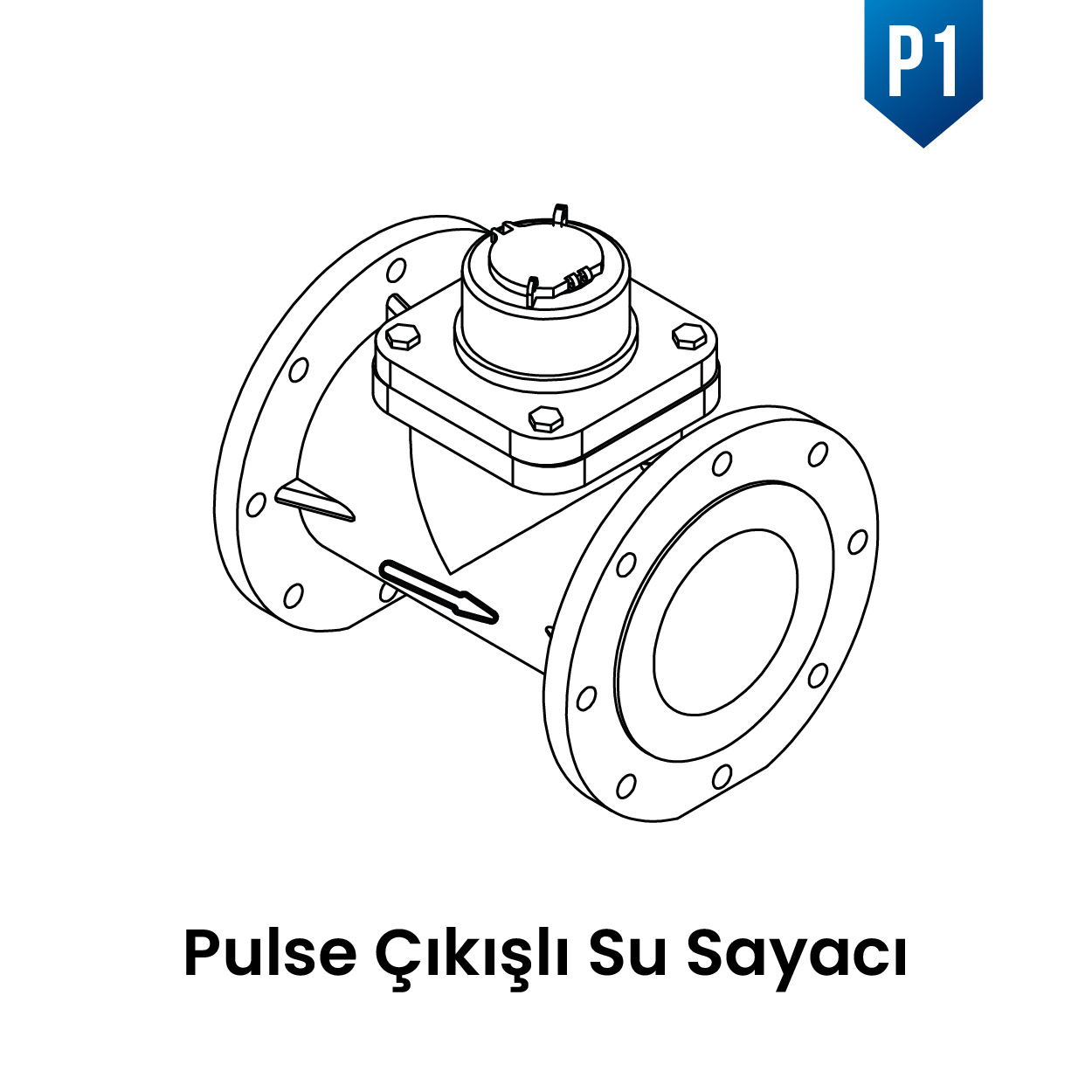

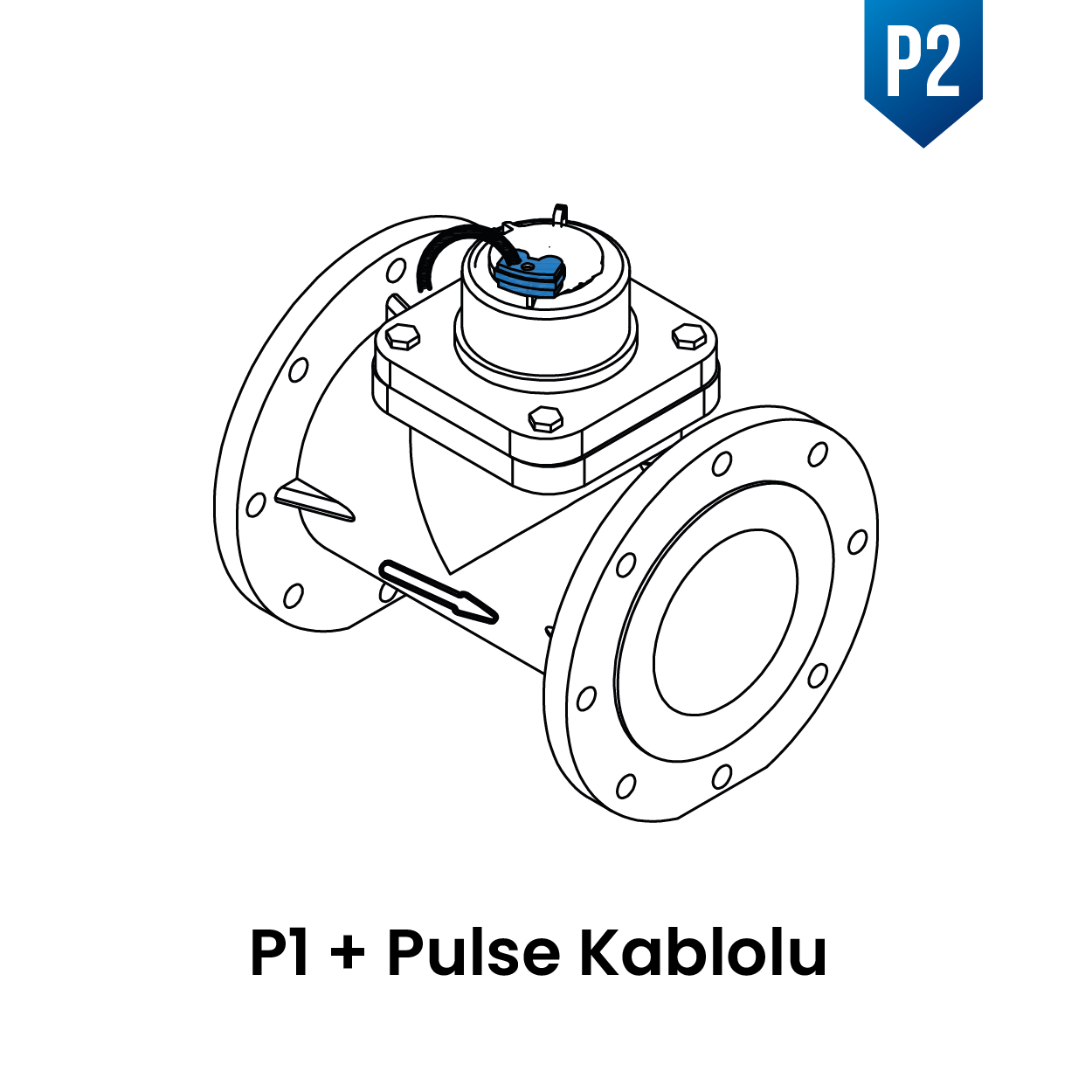

| Modül Tipi (Opsiyonel) | Pulse, MBus (Wired, Wireless), RF, AMR | |||||||
Boyutlar | Nominal Çap | DN | mm | 300 |
| Ölçü | İnç | 12'' | ||
| Uzunluk | L | mm | 500,00 | |
| Rakorlu Uzunluk | L1 | mm | 505,00 | |
| Dış Çap | D | mm | 460,00 | |
| Flanş Çap | D1 | mm | 367,00 | |
| İç Çap | DN | mm | 300,00 | |
| Yükseklik | H | mm | 460,00 | |
| Yükseklik (Kapaklı) | H1 | mm | 550,00 | |
| Delik Çap | nxM | * | 12xM24 | |
Ağırlık | Birim Ağırlık | * | kg | 82,50 |
| Koli Ölçüsü (1 Adet) | * | cm | 51x47x51,5 | |
| Koli İçi Miktar | * | Adet | 1 | |
| Flanş Standardı: ISO 7005-2 / EN 1092-PN16 | ||||
